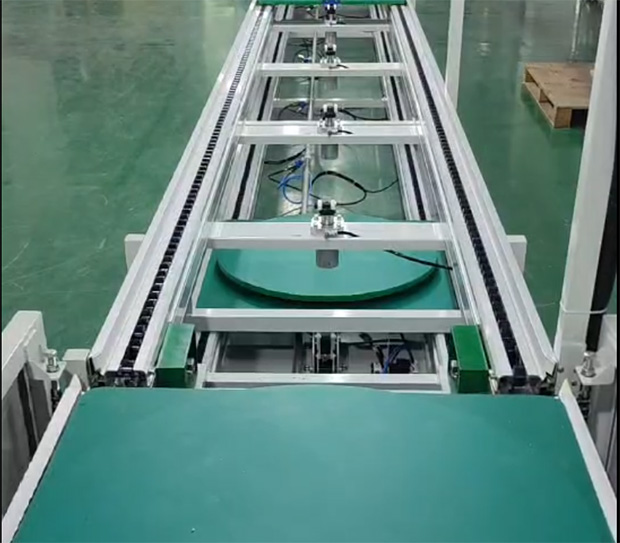

倍速鏈/倍速鏈定制方案
鏈條與鏈輪選型
鏈條類型：根據承載能力和應用場景選擇合適的倍速鏈類型，常見的有 2.5 倍速鏈、3 倍速鏈等。一般來說，承載較輕物料且對輸送速度要求較高的場景，可選用 2.5 倍速鏈；承載較重物料時，3 倍速鏈可能更合適。鏈條的材質通常有碳鋼和不銹鋼，碳鋼鏈條成本較低，適用于一般工業環境；不銹鋼鏈條則具有優異的耐腐蝕性，適用于食品、醫藥、潮濕等環境。
鏈輪設計：鏈輪的齒數、節距需與所選鏈條精確匹配，以確保傳動的平穩性和準確性。鏈輪采用優質鋼材制造，經過熱處理工藝提高其硬度和耐磨性。對于高精度要求的應用，可采用特殊的齒形設計，減少鏈條與鏈輪之間的沖擊和磨損。
工裝板與承載系統設計
工裝板定制：根據物料的形狀和尺寸，定制專用的工裝板。工裝板可采用鋁合金、工程塑料或木質材料制作。鋁合金工裝板具有重量輕、強度高、耐腐蝕的特點；工程塑料工裝板成本較低、絕緣性能好且易于加工成型；木質工裝板則適用于對物料表面保護要求較高的情況。工裝板表面可根據需要添加防滑墊、定位銷等裝置，確保物料在輸送過程中的穩定性和準確性。
承載系統優化：為提高倍速鏈的承載能力和運行穩定性，設計合理的承載系統。對于較重物料，可在工裝板下方增加支撐滾輪，均勻分散物料重量，減少鏈條的受力。同時，優化工裝板與鏈條的連接方式，采用可靠的連接件，確保工裝板在高速運行過程中不會脫落。
驅動與控制系統設計
驅動裝置選型：根據倍速鏈的長度、負載和運行速度要求，選擇合適的電機和減速機。常用的電機有三相異步電機、伺服電機等。三相異步電機成本較低，適用于一般的輸送場景；伺服電機則具有高精度的速度控制和位置控制能力，適用于對輸送精度要求極高的自動化生產線。減速機的速比應根據電機的轉速和倍速鏈的運行速度進行合理匹配，以確保輸出扭矩滿足負載需求。
控制系統定制：采用先進的 PLC（可編程邏輯控制器）控制系統，實現對倍速鏈的自動化控制?？刂葡到y(tǒng)具備啟動、停止、正反轉、調速等基本功能，同時可根據生產工藝要求，實現物料在特定工位的自動停留、定位以及與其他設備的聯動控制。通過傳感器（如接近傳感器、光電傳感器）實時監測工裝板的位置和運行狀態，將信號反饋給 PLC，由 PLC 根據預設程序進行精確控制。此外，控制系統還可配備人機界面（HMI），方便操作人員進行參數設置、設備監控和故障診斷。
機架與支撐結構設計
機架材質與結構：機架是倍速鏈的支撐基礎，采用優質鋼材（如槽鋼、角鋼、方管）焊接而成。根據設備的尺寸和承載要求，合理設計機架的結構，確保其具有足夠的強度和穩定性。在機架表面進行防銹處理，如噴涂防銹漆、鍍鋅等，以延長設備的使用壽命。對于大型或特殊結構的倍速鏈，可采用模塊化設計，便于運輸和安裝。
支撐結構優化：在倍速鏈的運行過程中，為減少鏈條的下垂和振動，合理設置支撐結構。在鏈條下方每隔一定距離安裝支撐滾輪，支撐滾輪的材質和尺寸應根據鏈條的規格和負載進行選擇。同時，在機架的關鍵部位增加加強筋，提高機架的剛性，確保倍速鏈在高速運行和重載條件下的穩定性。
